Stationary coordinate table with 2 axes, MF-DRILL

Price on request

Subsequent delivery

Order number: 18-MF-2DRILL
EAN: 4049794025765
Shipping weight: 57,000 kg
Purchase steps: 1
Minimum order: 1

Stationary coordinate table, type MG-DRILL, with 2 axes. Stationary coordinate table with... more

Close menu

Product information "Stationary coordinate table with 2 axes, MF-DRILL"

Stationary coordinate table, type MG-DRILL, with 2 axes.

Stationary coordinate table with X-Y travel for use on milling and drilling machines or special fixtures.
additionally with 2 stops for X-travel
Spindle of the Y-axis telescopic steel spring to prevent the penetration of foreign bodies.
All load-bearing components are made of grey cast iron GG25.
Trapezoidal threaded spindle with adjustable nut.
Matt chrome-plated hand crank with vernier and zero setting wheel.

Product features *

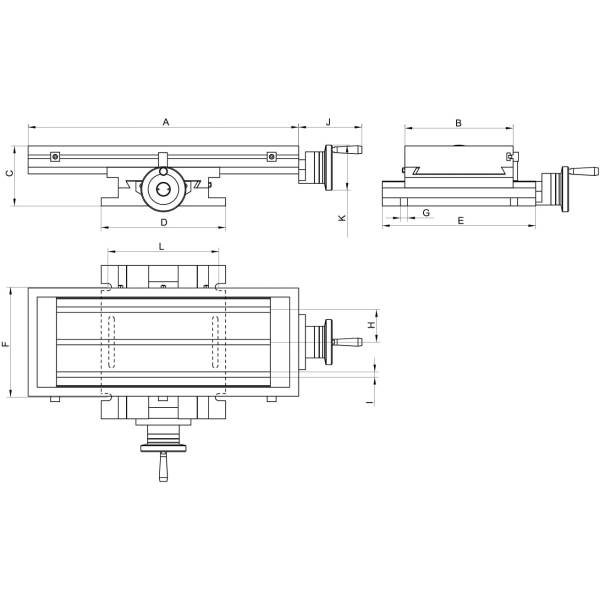

Type	MF-2-DRILL	MF-3-DRILL	MF-4-DRILL	MF-5-DRILL	MF-6-DRILL
A	430	600	800	800	800
B	240	240	240	320	320
C	133	133	144	150	229
D	276	276	380	370	480
E	340	340	425	600	800
F	244	244	310	460	610
G	16	16	20	20	20
H	72	72	72	72	72
I	12	12	12	12	12
J	140	140	140	140	-
K	100	100	100	100	100
L	246	246	332	332	430
T-nuts	3	3	3	4	4
X-Travel [mm]	240	350	470	470	700
Y-Travel [mm]	160	160	240	300	400
Resolution [mm]	0.05	0.05	0.05	0.05	0.05
Thread lead	4	4	4	4	4
Workpiece max. [kg]	270	270	290	290	900
Max. pressure [kg]	900	980	1200	1200	1350
Net Weight [kg]	46	56	86	122	290
	ⅈ	ⅈ	ⅈ	ⅈ	ⅈ

* Data according to manufacturer / All rights of technical, optical changing and mistakes reserved!
ⅈ Delivery by special due to oversize or overweight.
