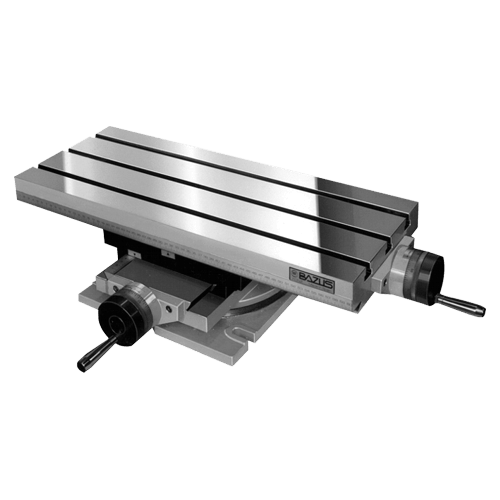

Drehbarer Koordinatentisch mit 2-Achsen, MG

Abbildung ähnlich und kann bei Varianten / Größen abweichen. Trägerwerkzeuge werden immer ohne Wendeplatten ausgeliefert.

Vorschau: Drehbarer Koordinatentisch mit 2-Achsen, MG

✔ Wir sind für Sie da: +49 6721 / 994167
✔ Mo. bis Fr. 08:00 - 16:30 Uhr
✔ Ihr Familienunternehmen seit 30 Jahren

Drehbarer Koordinatentisch mit 2-Achsen, MG

1.626,25 € *

inkl. MwSt. zzgl. Versandkosten

Nachlieferung

ca. 10 Wochen

Artikel-Nr.: 18-MG-0
EAN: 4049794025819
Versandgewicht: 22,500 kg
Staffelung: 1
Mindestabnahme: 1

Drehbarer Koordinatentisch, Typ MG. Stationärer Schiebetisch zum Einsatz auf Fräs- und... mehr

Menü schließen

Produktinformationen "Drehbarer Koordinatentisch mit 2-Achsen, MG"

Drehbarer Koordinatentisch, Typ MG.

Stationärer Schiebetisch zum Einsatz auf Fräs- und Bohrmaschinen, sowie für Anwendungen bei denen außer der Kontrolle des XY-Verfahrweges noch eine Rotation des Tisches ±90° benötigt wird.

Koordinatentisch mit 2-Achsen und drehbarem Tisch ±90°
Alle tragenden Bauteile sind in Grauguss GG25 gefertigt.
Trapezgewindespindel mit einstellbarer Mutter.
Matt verchromte Handkurbel mit Nonius und Null-Einstellrad.

Produkteigenschaften *

Typ	MG-0	MG-1	MG-2	MG-3	MG-4	MG-5
A [mm]	230	330	430	600	800	800
B [mm]	164	220	240	240	240	320
C [mm]	120	142	150	154	180	180
D [mm]	213	255	284	284	368	368
E [mm]	250	285	340	340	425	425
F [mm]	-	216	245	245	305	305
G [mm]	12	14	16	16	20	20
H [mm]	50	67	72	72	72	72
I [mm]	10	12	12	12	12	12
J [mm]	56	137	135	135	140	140
K [mm]	56	70	70	70	100	100
L [mm]	-	217	238	238	338	338
T-Nuten [mm]	3	3	3	3	3	4
X-Verfahrweg [mm]	120	190	240	350	470	470
Y-Verfahrweg [mm]	110	130	160	160	240	300
Auflösung [mm]	0,05	0,05	0,05	0,05	0,05	0,05
Gewindesteigung [mm]	2	4	4	4	4	4
Werkstück max. [kg]	55	105	270	270	290	290
Max. Arbeitsdruck [kg]	500	700	900	980	1200	1200
Produktgewicht [kg]	22	38	55	65	113	126
		ⅈ	ⅈ	ⅈ	ⅈ	ⅈ

* Angaben laut Hersteller / Technische, optische Änderungen und Irrtum vorbehalten!
ⅈ Speditionsware wegen Übergröße oder Übergewicht.

Verfügbare Downloads:

Download PDF Katalog MG, XY Tische mit Drehbare basis
