TOS Drehmaschinenfutter-Vierbacken-Drehfutter IUG - Guss

Abbildung ähnlich und kann bei Varianten / Größen abweichen. Trägerwerkzeuge werden immer ohne Wendeplatten ausgeliefert.

Vorschau: TOS Drehmaschinenfutter-Vierbacken-Drehfutter IUG - Guss

✔ Wir sind für Sie da: +49 6721 / 994167
✔ Mo. bis Fr. 08:00 - 16:30 Uhr
✔ Ihr Familienunternehmen seit 30 Jahren

TOS Drehmaschinenfutter-Vierbacken-Drehfutter IUG - Guss

374,49 € *

inkl. MwSt. zzgl. Versandkosten

1 x lagernd

ca. 1-3 Werktage (Ausland abweichend)

Artikel-Nr.: 243809.084220
Versandgewicht: 1,500 kg
Staffelung: 1
Mindestabnahme: 1

TOS Drehmaschinenfutter mit 4 Backen und zylindrischer Aufnahme nach DIN 6350. Diese... mehr

Menü schließen

Produktinformationen "TOS Drehmaschinenfutter-Vierbacken-Drehfutter IUG - Guss"

TOS Drehmaschinenfutter mit 4 Backen und zylindrischer Aufnahme nach DIN 6350.

Diese Drehfutter als Drehmaschinenzubehör gewährleisten eine gleichmäßige Spannkraft durch zentrisch spannende Backen und eine hohe Rundlaufgenauigkeit.

Ausführung: Standard, Rundlauf nach DIN 6386 Klasse 2.

TOS Drehfutter aus Gusseisen
Vierbackenfutter mit einteiligen Backen
Inkl. je 1 Satz Dreh- und Bohrbacken, Spannschlüssel und Befestigungsschrauben
Zentrier-Ø E mit Toleranz H6
Ø 80-160 mm Rundlauf max 0,04 mm / Ø 200-250 mm Rundlauf max 0,06 mm / ab Ø 315 mm Rundlauf 0,08 mm

Variante: Ø 80 / Ø 100 / Ø 125 / Ø 160 / Ø 200 / Ø 250 / Ø 315 / Ø 400

Produkteigenschaften *

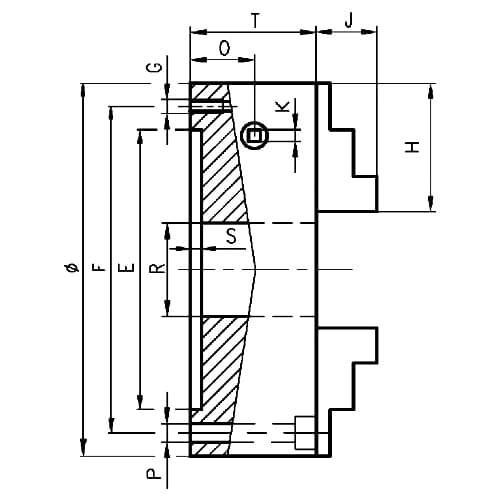

Ø	E mm	F mm	G/P	K mm	R mm	kg
80	56	67	3xM6/-	6	15	1,1
100	70	83	3xM8/-	8	20	2,2
125	95	108	3xM8/4x9	8	32	3,7
160	125	140	3xM10/4x11	9	42	6,6
200	160	176	3xM10/4x11	11	55	12,6
250	200	224	3xM12/4x13	12	76	21,5
315	260	286	3xM16/4x17	14	106	36 ⅈ
400	330	362	3xM16/4x17	17	136	71 ⅈ

* Angaben laut Hersteller / Technische, optische Änderungen und Irrtum vorbehalten!
ⅈ Speditionsware wegen Übergröße oder Übergewicht.

Produkteigenschaften *

Ø [mm]:	80
Anzahl der Drehfutterbacken:	4
Ausführung:	einteilige Drehbacken
Werkstoff:	Guss
E [mm]:	56 H6
F [mm]:	67 ± 0,2
G [mm]:	3 x M6
H [mm]:	35,5
J [mm]:	13
K:	6
O [mm]:	16,5
P [mm]:	-
R [mm]:	15
S [mm]:	3
T [mm]:	45
Max. Drehzahl [U/min]:	7.000
Produktgewicht [kg]:	1,1

* Angaben laut Hersteller / Technische, optische Änderungen und Irrtum vorbehalten!
